Пять типов узлов
В CorelDraw существует пять типов узлов: точка перегиба, сглаженный, симметричный, линейный перегиб, линейный сглаженный. Поведение направляющих точек Безье на входе в узел и выходе из него зависит от типа узла.
Точки перегиба
Точки перегиба используются на концах кривых, а также в тех случаях, когда кривая должна иметь излом в узловой точке. Чтобы регулировать форму кривой на входе и выходе узла, перемещайте направляющие точки ближе к узлу или дальше от него. Направляющие точки узлов данного типа можно вращать относительно узла независимо друг от друга. Ниже приведены некоторые примеры точек перегиба.
Сглаженные узлы
Сглаженные узлы не могут использоваться в точке стыка двух линейных сегментов; в этих случаях требуется точка перегиба. Можно использовать сглаженный узел для соединения прямолинейного и криволинейного сегментов, но это может привести к странным результатам. Чаще всего сглаженные узлы применяются там, где требуется получить кривую с плавным изгибом.
Направляющие точки узла данного типа всегда остаются на одной прямой, то есть углы наклона кривой при входе в узел и на выходе из него не могут различаться. Это означает, что вращение направляющей точки с одной стороны узла автоматически приведет к повороту направляющей точки с другой стороны на тот же угол. В то же время можно перемещать направляющие точки ближе к узлу и дальше от него независимо друг от друга.
Симметричные узлы
Симметричные узлы также не могут использоваться на стыке двух линейных сегментов, где образуется излом линии. Узлы данного типа могут разделять только симметричные криволинейные сегменты, т.к. их направляющие точки всегда находятся на одной прямой и на равном расстоянии от узла. Перемещение одной из направляющих точек вызывает центрально-симметричное зеркальное перемещение второй точки. Симметричные узлы хороши там, где требуется соединить два симметричных сегмента кривой. Следует сказать, что данный тип узлов используется не часто.
Клавиша С преобразует выделенный узел из сглаженного в точку перегиба и наоборот. Клавиша S осуществляет переключение между сглаженным и симметричным узлом.
Выделение узлов
В первую очередь надо выбрать инструмент «Форма» (F10).
Перемещение узлов
После того, как узел выделен, его можно просто перетащить в нужное место рисунка. Если выделено несколько узлов, то все они будут перемещаться одинаково. Можно ограничить перемещение узлов только вертикальным или только горизонтальным направлением, если во время их перетаскивания удерживать клавишу CTRL.
Если не удается захватить направляющую точку Безье, из-за того, что она совпадает с маркером самого узла, просто нажмите и удерживайте клавишу SHIFT во время перетаскивания направляющей точки в сторону от узла.
Можно ли узел перегиба сделать симметричным узлом
Быстрые ссылки на процедуры, описанные на этой странице:
Использование типов узлов
Узлы на объекте кривой можно изменить на один из четырех типов: перегиб, сглаженный, симметричный или линия. Маркеры управления каждого типа узла работают по-разному.
Узлы перегибов позволяют создавать в объекте кривой такие резкие переходы, как углы или острые углы. Маркеры управления в узле перегиба можно перемещать независимо друг от друга, изменяя линию только на одной стороне узла.
В сглаженных узлах линии, проходящие через узел, принимают форму кривой, обеспечивая более сглаженные переходы между сегментами линий. Маркеры управления сглаженного узла всегда находятся точно напротив друг друга и при этом могут располагаться на различных расстояниях от узла.
Симметричные узлы напоминают сглаженные узлы. Они обеспечивают сглаженный переход между сегментами линий, но, кроме того, они также обеспечивают для линий с обеих сторон узла одинаковый изогнутый внешний вид. Маркеры управления симметричных узлов находятся точно напротив друг друга и на равном расстоянии от узла.
Узлы линий позволяют формировать объекты кривых путем изменения формы их сегментов. Можно выпрямить изогнутый сегмент или изогнуть прямой сегмент. При изгибании прямого сегмента внешний вид сегмента не претерпевает значительных изменений, но при этом отображаются маркеры управления, которые можно переместить для изменения формы сегмента.

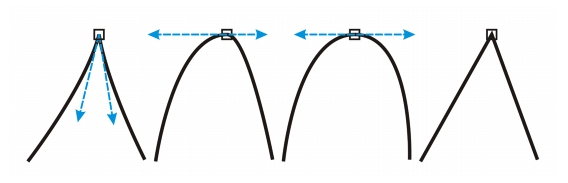

Слева направо: с перегибом, сглаженный, симметричный и узел линии
Работа с узлами в CorelDRAW 2018. Типы узлов, назначение, отрисовка изображений.
В этом уроке Вы узнаете:
• Как настроить рабочее пространство в CorelDRAW?
• Что такое сегмент (сплайн)?
• Что такое узлы, опорные точки и маркеры? Как их настроить?
• Чем отличаются типы узлов: Перегиб, Сглаженный и Симметричный?
• Что такое отслеживание узлов?
• Что такое меню Выравнивание и динамические направляющие?
• Какие способы перемещения узлов существуют, и как переместить узлы на необходимое расстояние без деформации элемента?
• Как выделить узлы с помощью инструмента Форма?
• Как выделить узлы при помощи клика и горячих клавиш Ctrl и Shift?
• Быстрый способ выравнивания и распределения узлов.
А также:
• Что такое инструмент Форма? Какого его основное назначение? Какие вспомогательные инструменты и команды доступны при его использовании? Как с помощью этого инструмента выделять, добавлять и удалять узлы, менять линейность кривой и многое другое.
• Как работает команда Преобразовать в линию.
• Как построить сложные формы с использованием минимального количества горячих клавиш, например, Ctrl и Shift, с помощью инструмента Кривая через 3 точки?
• Инструмент В-сплайн. Как он работает? Чем отличается от Кривой Безье? И почему это лучший инструмент для построения рисунка с нуля.
Подробно об этом и многом другом в видеоуроке.
РЕКОРДНЫЙ ПО ПРОЧНОСТИ УЗЕЛ – ОБРАТНЫЙ БУЛИНЬ
Данный материал был опубликован нами в сборнике «Вестник гор» №4 от 1991г.
Стоит, вероятно, еще раз привлечь внимание к нему сообщества альпинистов, скалолазов, промальпинистов, роупджамперов.
В абсолютном числе случаев под воздействием предельной нагрузки веревка разрывается в местах расположения на ней узлов. Здесь мы можем рассчитывать лишь на 50-70% от ее номинальной прочности. Происходит это из-за сдвига оплетки веревки (яркий пример – схватывающий узел), либо из-за ее перегиба в узле (проводник). Оба эти механизма приводят к неравномерному натяжению нитей и последующему поочередному их обрыву. Один из самых надежных, «король узлов» булинь, не является исключением. При испытании веревки на динамическую прочность – многократное сбрасывание груза весом 80 кг. При факторе рывка 1,8 разрыв происходил в узле булинь.
Новые возможности применения узла булинь дает измененная последовательность вязки. Она превращает «обычный булинь» в узел, который мы назвали условно «обратный булинь».
После складывания первой петли вторая петля вставляется в нее не со стороны нагружаемого конца веревки (Б), а со стороны конечной петли (В).
На рисунке Г видно, что нагружаемый конец веревки не пережимается петлей, ведущей к свободному, не на-гружаемому концу. Максимальная нагрузка сосредоточена в месте ее перегиба. Там и происходит ее разрыв.
На рисунке Д нагружаемый конец веревки 3 не только перегибается в точке 1, но и одновременно пе-режимается в другом месте одной из натягиваемых ветвей петли 2 между точками 4 и 5. За счет этого на-грузка на веревку распределяется на двух участках, а не сосредотачивается в одном месте.
На фотографии четко видно, что судьбу веревки решает та петля, что ведет к свободному, не загружаемому концу. Эта «свободная» петля не пережимает веревку. В обычном булине (слева) эта петля не пережимает нагружаемый конец, и он удерживается только за счет перегиба. Здесь происходит разрыв. В обратном булине (справа) «свободная» петля не пережимает натягиваемую ветвь основной петли, позволяя ей эффективно пережимать выходной конец веревки. А перегиб, берущий на себя часть нагрузки, образован уже в другом месте.
Данный материал был опубликован нами в сборнике «Вестник гор» №4 от 1991г.
Предлагаемый нами вариант узла был многократно (более 10 раз) испытан на динамическую прочность на страховочном стенде УМЦ «Эльбрус».
*Речь идет о высоте h значительно большем чем 2.5 метра. *
Методические рекомендации от Управления альпинизма, «Приемы и ср-ва страховки с использованием альп. веревки», 1989г, Москва. Добавлю, что на стенде УМЦ Эльбрус в 91-м Кашевник-старший испытывал образцы «калининградки» именно по этой схеме.
*. невозможно получить достоверные выводы.*
по факту булинь и шкотовый это один и тот же узел, различие только в способе вязки.
Кстати известное мне преимущество классического булиня в том что он допускает вязку одной рукой вслепую за время порядка 5 сек. (мне этот способ показывал моряк, кстати, после я подобных способов не видел). Для обратного булиня такой вариант имхо затруднителен
ИМХО результаты будут объективными даже при сотне голосовавших.
ЗЫ. При необходимости могу выступить «транслятором» темы, (нет под рукой подходящих веревок))))
Может это видео в тему.
Правильный Булинь
«Если рассматривать стандартный вариант перил завязанных вокруг опоры, то ветвь, свисающая вниз, при обычно рекомендуемом способе вязки будет нагружаться, и веревка будет пережимать сама себя.»
— и в этом положении сохраняется от 50 до 70 % прочности верёвки. Зависит от диаметра, плетения и материала верёвки. Данные многократно проверенные и лабораторно и практикой альпинизма.
— Чаще всего мы используем в качестве «контрольного» узел Простой, который разрушается при 45% номинальной нагрузки.
реже, но используем, Грейвайн разрушаемый при 56% номинальной нагрузки. А это никак не стыкуется с утверждением автора:»Прочность узла близка к 100% от прочности веревки.»
По идеи, лабораторная проверка этого узла должна где то быть. Мне не попадалась. Предполагаю, что выводы этих тестов были не в пользу узла. Потому в тех учебниках альпинизма, которые мне удалось проштудировать, этот узел не входит в число рекомендуемых.
Выводы статьи не считаю «достоверным» исследованием.
Все веревки, репшнуры, силовые ленты, тросики и т.п. имеют свою прочностную характеристику.
Аксиомой является:
-Все узлы значительно ослабляют прочность веревки.
-Мокрая веревка снижает свою прочность на 10%.
-Почти на 30% снижается прочность веревок при температурах, близких к 30° мороза.
-Прочность старых, грязных, «травмированных» верёвок не соответствует прочности новых верёвок таких же моделей.
-Верёвки долгое время висевшие под действием ультрафиолета значительно теряют свою прочность
Всё остальное от лукавого. Нет понятия «мне кажется, что этот узел выдержит». А если «кажется» было не верно определено? Второй жизни у нас нет.
«Жизнь несколько шире альпинизма.
Да кто же запрещает знать и пользоваться. Но статья то ведь не просто о жизни, а о конкретном узле.
Поймите меня правильно. Вы позиционируете себя, как достаточно опытный альпинист, и в тоже время предлагаете к употреблению не безопасные вещи. Неопытные могут воспринять как индульгенцию.
Обзор схватывающих узлов. Все про схватывающие узлы.
Схватывающие узлы это разновидность узлов для фиксации одной веревки, чаще всего вспомогательной, на другой, как правило основной.
Схватывающие узлы чаще всего используют для организации самостраховки во время подъема или спуска по веревке, а так же для фиксации и блокировки веревок в системе полиспастов.
Под нагрузкой схватывающие узлы зажимают веревку вокруг которой они завязаны, таким образом фиксируясь на ней. Однако после снятия нагрузки позволяют свободно перемещать узел по этой веревке. Таким образом работая в качестве зажима. Это основные характеристики схватывающих узлов, которые я буду сравнивать в этом обзоре.
В настоящее время известно около 50 видов и вариантов схватывающих узлов. Данный обзор сфокусирован на наиболее известных и часто применяемых в горных видах спорта.
Узел Прусик был изобретен австрийским альпинистом Карлом Прусиком (Karl Prusik) в начале 30х годов прошлого века. Этот узел до сих пор считается самым известным в мире схватывающим узлом.
Быстро вяжется
Хорошо фиксируется на чистой веревке
Работает в обоих направлениях
Трудно ослабить после нагрузки
Неудобно проталкивать по веревке
Плохо держит на грязных и обледенелых веревках
Не смотря на то, что следующий узел называется Австрийским, придумал его француз Серже Машард (Serge Machard). У этого узла так же есть и другие названия: Клемхайст и узел Машарда.
Быстро вяжется
Хорошо фиксируется как на чистой, так и загрязненной и обледенелой веревке
Трудно ослабить после нагрузки
Неудобно проталкивать по веревке
Еще один схватывающий узел от французского альпиниста Серже Машарда. Узел так же имеет и другие названия: Французский схватывающий, Обмоточный и узел Машарда.
Быстро вяжется
Легко расслабляется после нагрузки
Хорошо фиксируется на чистой веревке
Работает в обоих направлениях
Плохо держит форму без нагрузки
Узел Бахманна изобрел в начале 50х годов прошлого века австрийский альпинист Франц Бахманн (Franz Bachmann). Его изобретение стало доработанным вариантом Карабинного схватывающего узла. Иногда узел Бахманна называют так же и Карабинным.
Удобно продвигать по веревке
Легко расслабляется после нагрузки
Плохо держит форму без нагрузки
Можно по ошибке схватиться за сам карабин, в этом случае узел не фиксируется на веревке
На завязывание уходит чуть больше времени, чем на другие схватывающие узлы
Работает только водном направлении
Не смотря на однозначное название первым придумал этот узел совсем не Блейк. В 1981 году альпинист и арборист Хайнц Прохаска (Heinz Prohaska) представил свой вариант схватывающего узла. Позже в 1990 году он описывает свое изобретение в спелеологическом журнале «Найлон Хайвей» (Nylon Highway). Четыре года спустя независимо от Прохаски Джейсон Блейк (Jason Blake) изобретает точно такой же узел и представляет его в арборестическом журнале «Арборист Ворлд» (Arborist World). И так уж сложилось, что за узлом закрепилось именно имя Блека.
Хорошо фиксируется на веревке
Несколько сложная схема завязывания
Очень чувствителен к соотношению качеств (жесткости) основной и вспомогательной веревок
Сильно затягивается после нагрузки
Неудобно передвигать по веревке
Видео с демонстрацией завязывания схватывающих узлов
В заключении хочется выделить несколько общих моментов на которые стоит обращать внимание при работе со схватывающими узлами:
Чем больше разница между диаметрами схватывающей и основной веревки, тем лучше работает схватывающий узел.
Чем больше оборотов совершает схватывающая веревка внутри узла вокруг основной веревки, тем лучше работает схватывающий узел.
Чем сильнее изначально затянут узел, тем быстрее он набирает необходимую для фиксации силу сжатия.
Чем более мягкой является схватывающая веревка, тем лучше работает схватывающий узел. Соответственно, чем жестче схватывающая веревка, тем хуже работает схватывающий узел.
Чем более скользкой является оплётка основной и вспомогательной веревки, тем хуже работает схватывающий узел.
Все схватывающие узлы при нагрузке сверху, а не за силовые концы/петли «ползут».
На мокрой, грязной или обледенелой основной веревке схватывающие узлы работают значительно хуже.
