Доставку «Бурана» на космодром Байконур и последующую транспортировку можно разбить на несколько стадий:
Сначала собранный на Тушинском машиностроительном заводе (ТМЗ) планер ОК «Буран» готовится к отправке на космодром: ему предстоит транспортировка по земле, по воде и воздуху. Для этого с корабля снимается вертикальное оперение, часть бортового оборудования, устанавливается хвостовой обтекатель. Фюзеляж орбитального корабля длиной около 40 метров, с крыльями размахом 24 метра и массой около 50 тонн на специальной транспортной тележке подвозят к специально возведенному причалу на берегу Москва-реки. Именно для транспортировки «Бурана» по суше вдоль всего маршрута в Тушинском районе Москвы целый ряд улиц (например, ул.Лодочная) подвергся серьезной реконструкции: они были расширены, перекрестки спрямлены, изменены маршруты трамвайных и троллейбусных линий.
 Подготовка к транспортировке в цехах ТМЗ |  Транспортировка планера «Бурана» на специальной тележке по улицам Москвы (Тушинский район) |  Установка груза на речной барже |
Далее груз закатывают на специально приспособленную баржу, оборудованную балластными цистернами для изменения осадки (для беспрепятственного прохождения под мостами), и по Москва-реке доставляют на подмосковный аэродром. На весь период перевозки от ТМЗ до аэродрома планер «Бурана» закрыт специальным чехлом, изменяющим (в целях секретности) форму и конфигурацию груза.
 Перевозка «Бурана» по Москве-реке в центре Москвы |  Перегрузка с баржи |  Транспортировка груза по подмосковному аэродрому |
На аэродроме при помощи крана (подъемно-козлового устройства ПКУ-50) «Буран» устанавливают на самолете-носителе ВМ-Т «Атлант». В качестве самолета-носителя использован доработанный дальний бомбардировщик 3М, обладающий великолепными летно-техническими и взлетно-посадочными характеристиками, обусловленными высоким аэродинамическим качеством. Для новой роли ему удлинили и усилили фюзеляж, существенно изменили хвостовое оперение, так как крупногабаритный груз затенял киль, установили три опоры и стыковочные узлы.
 Установка на самолет-носитель |  Начало воздушного пути |  |
Предполагалось, что впоследствии, после введения в эксплуатацию самого большого в мире транспортного самолета Ан-225 «Мрия», он возьмет на себя основную долю в воздушной транспортировке элементов МКС «Энергия-Буран». Также планировалось продолжить эксплуатацию двух самолетов «Атлант», для чего один из них был оборудован системой дозаправки в полете. Однако к моменту ввода «Мрии» в строй самолет-носитель ВМ-Т «Атлант» совершил уже более 150 рейсов на космодром, перевезя все необходимое для первых 3-х пусков РН «Энергия», и в связи с наметившимся замедлением программы на долю «Мрии» досталась только транспортировка «Бурана» на Парижский авиасалон в мае 1989 г. и показательные полеты с «Бураном» на авиационном параде на Байконуре 12 апреля 1991 г.
 |  |  |
 Снятие «Бурана» с самолета-носителя подъемно-установочным агрегатом ПУА-100 на космодроме Байконур |  Транспортировка «Бурана» на автомобильном ТА в МИК ОК космодрома Байконур |  Закатка «Бурана» в МИК ОК космодрома Байконур |
| Основные характеристики транспортных средств | ТА | ТУА |
| Масса в снаряженном состоянии, т | 126 (без ОК) | 2756 (без МРКК и тепловозов) |
| Грузоподъемность, т | 100 | 571 |
| Габаритные размеры (без груза), м: | ||
| длина | 58,8 | 56,3 (без тепловозов) 90,3 (с тепловозами) |
| ширина | 5,4 | 29,5 |
| высота | 3,2 | 21,2 |
| Скорость движения, км/ч | до 10 (с ОК) и до 40 (без ОК) | до 5 (с МРКК) |
| Расстояние между колеями | — | 20 |
| Ширина колеи | — | 1,524 |
Для перегрузки ОК на ТА используется подъемно-установочный агрегат ПУА-100, который представляет собой уникальный комплекс электрогидромеханических систем с широким диапазоном технических возможностей, имеющий легкую конструкцию, несмотря на свои внушительные размеры. ПУА-100 обеспечивает на посадочном комплексе все перегрузочные операции с различными крупногабаритными технологическими грузами, доставляемыми на космодром самолетами транспортировщиками 3М-Т «Атлант» и Ан-225 «Мрия». ПУА-100, с помощью которого «Буран» готовят к установке на транспортировщик, расположен на площадке перегрузки, расположенной на продолжении рулежной дорожки N 1 на
расстоянии примерно 500 м от ВПП
Орбитальный корабль внутри МИКа ОК с одного рабочего места на другое перемещается на специальном самоходном транспортно-технологическом агрегате (ТТА) или с помощью специальных мостовых кранов.
Транспортирование МРКК с технической позиции РН на техническую позицию МРКК и на стартовый комплекс выполняется на специальном транспортном установочном агрегате (ТУА, см.табл.) с помощью тепловозов. (До доработки ТУА использовался для транспортировки лунной РН «Н-1» на рубеже 60-70-х годов)
Web-master: ©Вадим Лукашевич 1998-2007
E-mail: buran@buran.ru
Знакомьтесь: огромный самолет, построенный в СССР для перевозки космического челнока
Чтобы доставить «Буран» и ракету «Энергия» на Байконур, Советскому Союзу пришлось срочно создавать гигантский транспортный самолет. За основу был взят топливозаправщик 3МН-2, но конструкторы вынуждены были сильно его переделать. Таким быстрым и изобретательным решением логистической проблемы трудно не восхититься.
Себастьен Роблин (Sebastien Roblin)
Космические полеты были жизненно важны для Советского Союза на всем протяжении холодной войны, так как он хотел сохранить свой престиж сверхдержавы, не уступающей США. Поэтому в 1980-е годы Москва вынашивала амбициозные планы по отправке в космос корабля многоразового использования «Буран» и ракеты «Энергия».
Но заводы, где делали стартовые ускорители для гигантской ракеты «Энергия» диаметром 7,75 метра, чтобы вывести космический корабль за пределы атмосферы, находились в Тушине и в Куйбышеве, а космодром Байконур — в сотнях километрах в южной части Казахстана.
Стартовые ускорители оказались слишком большими для существовавших на то время транспортных самолетов, и в то же время, слишком чувствительными к вибрации, чтобы перевозить их на такое расстояние автомобильным транспортом или по железной дороге. А строить шоссе длиной в сотни километров, чтобы доставить в Казахстан несколько ракет, было очень дорого.
Поэтому в 1976 году руководство космической программы поставило задачу: создать воздушный транспорт для гигантских ракет, пусть даже для этого работы придется проводить с нуля. От попытки использовать для доставки ракеты два тяжелых транспортных вертолета Ми-26 пришлось отказаться, когда летчики во время испытательного полета были вынуждены буквально сбросить ракетный ускоритель, который начал раскачиваться как маятник.
Конструкторское бюро Антонова, прославившееся своими разработками транспортных самолетов, начало работу по созданию гигантской машины Ан-225 «Мрия» (Мечта). Сегодня уникальный Ан-225 является самым тяжелым самолетом в мире, и имеет рекордный размах крыла.
Но с Ан-225 возникли проблемы. Его хотели построить на базе тяжелого транспортника Ан-124 «Руслан», но разработка этого самолета не была завершена. То есть, создать Ан-225 в короткие сроки не представлялось возможным.
Тогда программу передали в КБ Мясищева, которое было известно тем, что создало гигантский четырехмоторный стратегический бомбардировщик М-4. Мясищев предложил быстро переделать один бомбардировщик для перевозки крупногабаритных грузов на спине.
Для переделки отобрали три самолета-заправщика 3МН-2 модели М-4. Они получили обозначение 3М-Т. Однако в итоге для статических испытаний использовали только один такой самолет. Когда в 1978 году конструктор Владимир Мясищев скончался, самолет переименовали в его честь, назвав ВМ-Т.
Но размещение такого огромного веса посередине фюзеляжа грозило разбалансировкой, и поэтому конструкторы разработали для самолета новый хвост с двойными вертикальными стабилизаторами. Такая конфигурация встречалась и в других моделях, но вертикальные хвостовые кили 3М-Т предстояло сделать намного больше обычных, чтобы справиться с вихревыми потоками от крупных грузов, закрепленных на спине самолета.
На самом деле, переделать предстояло весь М-4 полностью. Его надо было значительно усилить, чтобы он мог выдерживать такой колоссальный вес. Для этого необходимо было убрать бомболюки и турельные установки, сделать самолет на семь метров длиннее, изогнуть вверх заднюю часть фюзеляжа и установить турбореактивные двигатели Добрынина ВД-7МД с увеличенной тягой. Также нужны были новая система управления полетом, переделанный механизм подачи топлива и 14 надежных точек крепления четырех разных типов груза.

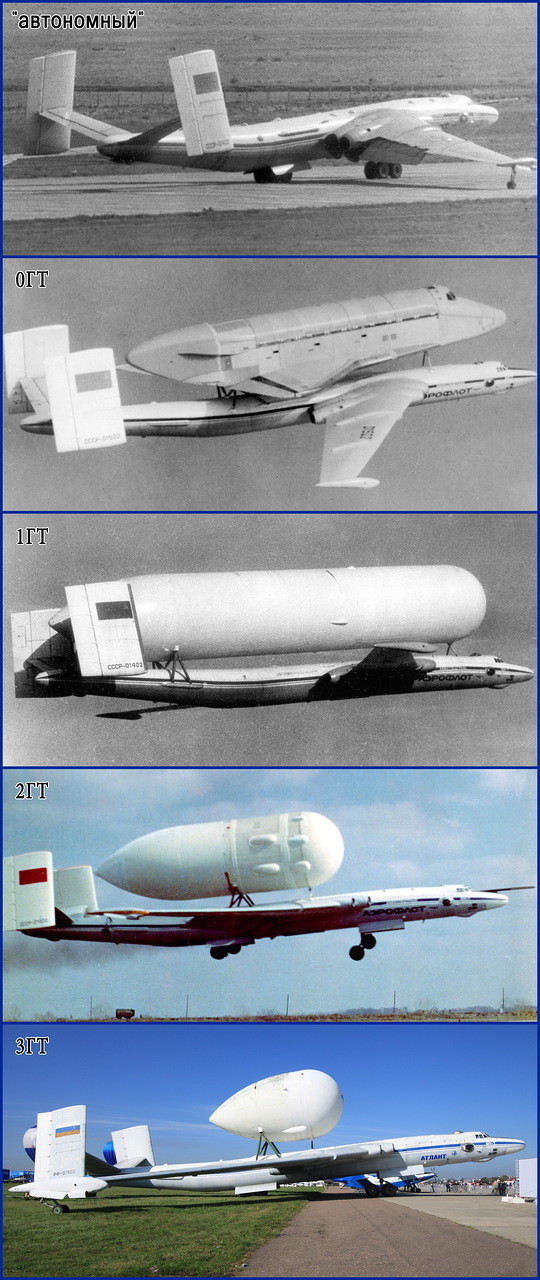

Модифицированный таким образом самолет «Атлант» совершил свой первый полет 29 апреля 1981 года, а спустя девять месяцев его испытали с полной нагрузкой. ВМ-Т мог перевозить ракетные ускорители, диаметр которых в два раза превышал диаметр «Атланта». Кроме того, он мог перевозить гигантские грузовые контейнеры размером с дом, получив в результате прозвище «летающая бочка». В контейнере 1ГТ перевозили водородный бак ракеты «Энергия» с носовым и хвостовым обтекателями, в контейнере 2ГТ — кислородный бак и двигательный отсек, а в контейнере 3ГТ — головной и хвостовой обтекатели обоих грузов.
