муфта обжимная что это

Виды и технические особенности обжимных муфт для труб

Муфта обжимная — это фитинг, который предназначается для сборки труб без раструбов. В случаях когда сварочные работы не возможны или исключены пользуются таким вариантом. Также, эти элементы применяются когда системы трубопроводов нуждаются в частой сборке (разборке) при их эксплуатации.

Обжимные муфты на стальную трубу часто используются чтобы осуществить герметичную заглушку стальной конструкции.

Виды муфт

Существуют различные детали по составу материала: чугунные, стальные, металлопластиковые, медные. Каждый вид предназначен для соответствующего типа труб.

Бывают муфты обжимные и прессовые.

Как выглядит муфта

У муфт обжимных такого недостатка нет. Они износостойки и долговечны. Но, тоже имеют свой минус: малая надежность при эксплуатации. Чтобы снижать процент вероятности разгерметизации стыков, крепление деталей периодически следует подтягивать.

Существуют и такие виды муфт:

Где применяются

Основными сферами применения муфт являются строительные и ремонтные работы, которые связаны с соединением трубопроводов, с внешним диаметром до 60 мм. Обжимные типы соединений используются при монтажах систем водоснабжений. Как холодных, так и горячих. Отопительных конструкций, теплых полов, при транспортировке воды в нуждах промышленности. Например, для орошения.

Чугунное соединение

Выжимная муфта для чугунных труб

Соединитель чугунный обладает следующими преимуществами:

Металлопластиковое соединение

Обжимные муфты для металлопластиковых труб по своим характеристика слабее металлических. Это компрессионная соединительная деталь подходящая для пластиковых проводников.

Технические характеристики следующие:

Муфты для медных труб

Обжимные муфты для медных труб тоже имеют свои разновидности и особенности. Существуют капиллярные, компрессионные, резьбовые варианты. Такие детали пользуются спросом из-за своей долговечности, прочности и простаты. Уплотнительное кольцо обеспечивает надежность системы водоснабжения.

Резьбовые муфты при необходимости можно разбирать и собирать. Обладают высокой герметичностью. Устойчивы к механическим и химическим воздействиям. Отлично переносят удары. В процессе подсоединения не требуется привлечения профессионалов и особых инструментов. Возможен самостоятельный монтаж конструкций.

Муфты ГЕБО

Обжимная муфта для стальных труб ГЕБО заслуживает отдельного внимания. Деталь не имеет резьбы и соединяется компрессионным способом. Элемент ГЕБО соединяется не только со стальными, но и с полиэтиленовыми конструкциями.

Деталь чаще всего приобретают для устранения аварийных ситуаций. Не применяя сварку и нарезную резьбу соединяют трубы обратно. Используют муфту ГЕБО как для временной, так и для постоянной стальной системы водоснабжения.

Удобство детали еще и в том, что работать с ними можно при использовании только разводных ключей. Не нужно иметь специальных навыков. Имеет возможность разборки.

Но, несмотря на все положительные характеристики соединителя, он все же, больше относится к временному решению проблемы.

Источник

Зажимная муфта для стальных труб – как это работает

Отправим материал на почту

На рынке сантехники можно купить безрезьбовое компрессионное/зажимное соединение для стальных труб, что очень удобно и выгодно при монтаже и ремонте отопления, холодной воды и ГВС. У нас они появились сравнительно недавно и в среде сантехников их называют «муфты Гебо» (Gebo), но это неправильно. Это все равно, что все внедорожники почему-то называют джипами по названию компании, которая придумала их первой. Такая же неувязка происходит с муфтами – их создала строительная немецкая компания Gebo Armaturen и так называют продукцию от любого производителя.

Видео описание

Безрезьбовое компрессионное/зажимное соединение.

Безрезьбовые соединения стальных труб

Все сантехники очень часто сталкиваются с ситуацией, когда на старую стальную трубу в доме или в квартире нужно приварить штуцер или нарезать резьбу леркой, но это практически невозможно из-за того, что стояк или лежак попросту рассыпается от коррозии. Даже в тех случаях, когда это все-таки удается сделать, соединения не хватает надолго – через год-другой оно начинает подтекать (мокрить). Этой неприятной ситуации можно избежать, если использовать компрессионное соединение – если труба и потечет, то не в месте стыка.

Половинчатые муфты

Одной из модификаций компрессионных муфт, разработанных Гебо, является устройство из двух половинок, где на каждой стыковочной грани предусмотрены прокладки. Это очень удобно, когда недоступна сварка или труба расположена у самой стены и к ней невозможно подобраться, либо на каком-то участке отопления образовался свищ и для его устранения придётся сливать воду со всей системы или со стояка отдельно взятого подъезда.

Двухсторонняя компрессия муфты

При ремонте в ванной комнате, как правило, меняют полотенцесушитель, а это требует врезки в стояк, который зачастую расположен очень близко к стене. Здесь пускаются на разные ухищрения, но в основном оббивают трубу по максимуму и варят гнутым электродом, ориентируясь через зеркало. Но и это не всегда доступно, если стояк буквально прижат к стене. В таких ситуациях хороший сварщик делает внутренний шов – кто давно занимается евроремонтами, не раз сталкивался с такими проблемами.

Но, опять-таки, этого можно избежать при помощи компрессионной муфты – главное, чтобы хватило пространства для гаек (чтобы они не уперлись в кладку или бетонную плиту, и муфта не пошла на перекос). В таких случаях придется сделать пространство перфоратором – достаточно будет всего сантиметра, чтобы ничего не мешало вращению зажимного устройства. Этот метод на сегодняшний день уже опробован многими специалистами и ни у кого (абсолютно ни у кого!) не вызывает нареканий.

Видео описание

Муфты зажимные обзор и сравнение.

Компрессионная гайка с одной стороны

Похожая ситуация может возникнуть, когда со стали нужно перейти на полипропилен или металлопласт и это касается не только санузлов – проблема может возникнуть как в помещении, так и на улице. Но, для удобства опять возьмем за пример стояк для полотенцесушителя, который либо чересчур прижат к стенке, либо у вас нет возможности воспользоваться сваркой. Тут, кстати, может возникнуть дополнительная проблема – мечевидным паяльником будет сложно подобраться, но это уже тема для другой статьи.

В данном случае все действия по монтажу одностороннего фитинга Гебо согласуются с установкой муфты с двумя гайками, впрочем, это и так понятно. Но, все-таки придётся вернуться к паяльнику с мечевидным жалом: когда вы установите компрессионное устройство на трубу, там должно остаться пространство, достаточное, чтоб подобраться греющей частью инструмента. Если этого добиться невозможно, то сначала придется сварить полипропиленовый отвод на муфте, а потом монтировать её на трубу.

Примечание: на верхнем фото показана муфта Gebo Quick 1 (DN25) с наружной резьбой Ø 25 мм, но резьба также может быть внутренней, а диаметр другим.

Другие конфигурации компрессионных муфт

Также есть и другие фитинги, основанные на системе Gebo. Например, тройник, как на верхней фотографии можно установить, как врезку в стальную трубу с отводом на фитинг с наружной резьбой под металлопласт или полипропилен. Также такой тройник может быть с одной или тремя компрессионными гайками. Можно встретить, если хорошо поискать, угловые муфты с изгибом 15°, 30°, 45°, 67° или 90°. Сантехнический рынок очень разнообразен, поэтому, если вы не нашли подходящего в вашем случае фитинга – интернет к вашим услугам.

Следует также упомянуть, что по такому же принципу (компрессионная гайка с конусной прокладкой) изготовлены фитинги для металлопласта и полиэтилена. Например, трубы из сшитого полиэтилена Ø 32 мм постоянно используют для водоснабжения частных домов при подключении погружных насосов и гидрофоров.

Как установить зажимную муфту своими руками

Начнем с того, что муфты такого типа чаще всего используются для старых труб, а это значит, что на их поверхности, как минимум, присутствует краска и, как максимум, ржавчина. Поэтому конец, на который нужно надеть фитинг следует очистить и лучше всего с этим справится металлическая щётка, надетая на болгарку или электродрель. Добиться идеально чистой поверхности металла у вас не получится. Скорее всего, оптимальным исходом будет блестящая поверхность, покрытая меленькими крапинками, но этого должно хватить для плотного прижима резинового кольца.

На зачищенный участок трубы надеваете гайку (сделайте это сразу, чтобы не забыть) и проверяйте правильность сборки внутренностей фитинга. Край цилиндра здесь сделан под конус и в него вставляете конусное резиновое кольцо сужением внутрь цилиндра, а сверху надеваете металлическое прижимное кольцо (или шайбу – как хотите). Поверх этого ставится обжимное кольцо, у которого есть разрез, а на внутренней поверхности есть что-то наподобие зубьев или шипов. Это зажимное кольцо проталкивает резинку вглубь цилиндра, одновременно обхватывая зубьями трубу – в результате получается стопроцентная плотность.

Когда будете зажимать гайку, обязательно проверяйте, остаётся ли снаружи резьба – если спрятались все витки, значит, вы хорошо затянули фитинг. После монтажа обязательно проверьте узел на подтекание, используя туалетную бумагу – там сразу будет заметна даже маленькая капля влаги. Здесь следует упомянуть, что подтекание возможно только в том случае, если труба гнутая (мятая). Такой дефект иногда встречается в старых отопительных и водопроводных контурах. Если это так, то исправить невозможно – этот участок нужно вырезать.

Видео описание

Зажимные муфты нового образца.

Фланцевое соединение труб

Еще один вид стыковки, это фланцевое соединение труб, но сразу стоит сделать оговорку, что такой вариант не используется в домах, квартирах, офисах, лечебных и учебных учреждениях и т.д. Прежде всего, диаметр фланцев, как минимум, в полтора-два раза больше, чем у трубы, а это очень неудобно для жилых и часто посещаемых помещений. Кроме того, фланец нужно приварить к трубе, чего не требуют компрессионные фитинги.

Заключение

Можно сказать, что муфта, разработанная строительной компанией Gebo Armaturen, на сегодняшний день относится к передовым технологиям в сфере безрезьбовых и компрессионных соединений. Во всяком случае, для домашнего ремонта – это просто находка и все профессиональные сантехники присоединятся к такому мнению.

Источник

Вы узнаете что такое обжимной фитинг: 3 преимущества и недостатки

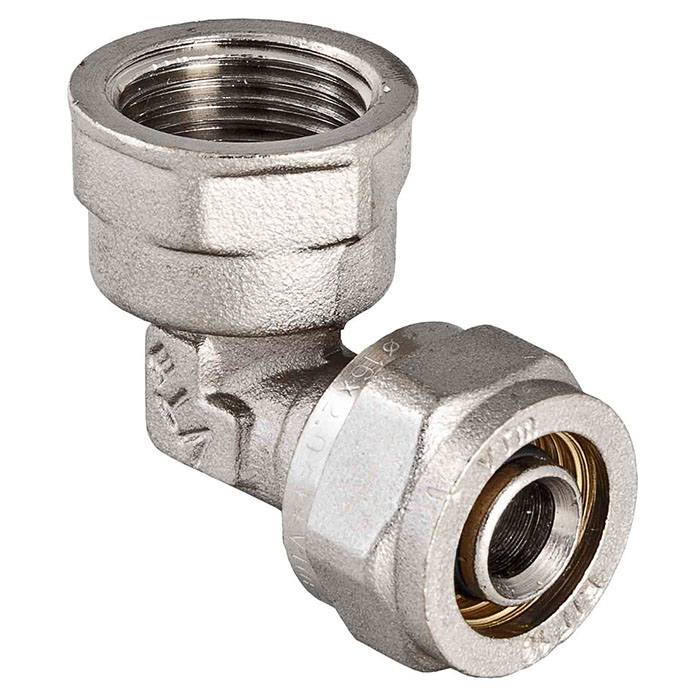

Фитинги для металлопластиковых труб предназначены для того, чтобы можно было выполнять разветвление трубопроводов, обеспечивая при этом герметичность каждого соединения. Поэтому практичные обжимные соединения стали неотъемлемой частью современных коммуникаций (отопительная или водопроводная магистраль), потеснив классические резьбовые элементы.

Чем же хороша обжимная муфта? С ее помощью создаются надежные и герметичные соединения, которые можно разобрать. А, значит, магистраль можно ремонтировать или заменять отдельные участки. Но обо всем по порядку…

Особенности обжимных фитингов: цена отвечает за качество

В процессе стыковки разноплановых элементов используются:

Совет: «Компрессионные элементы не рекомендуется переустанавливать многократно – лучше установить новую деталь, если позволяет бюджет».

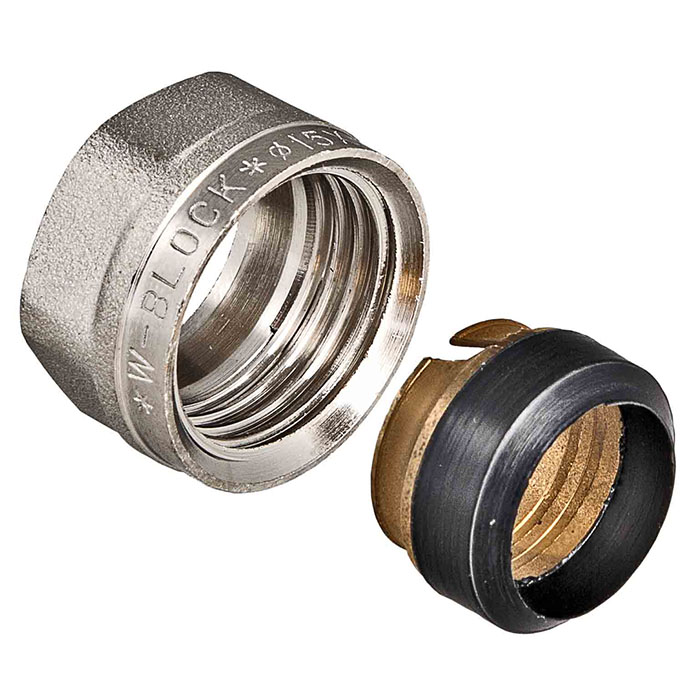

Обжимные муфты для арматуры (или цанговые фитинги) позволяют собирать магистрали из различных материалов (металлопластик или чугун, пластик или сталь, медь). Их предназначение – объединять частей металлических, полимерных и металлопластиковых конструкций (магистраль, трубопровод).

Совет: «Рекомендуется обращать особое внимание на конструкцию обжимного кольца – на нем должен быть разрез, иначе не получится качественно запрессовать трубы, что грозит протечкой».

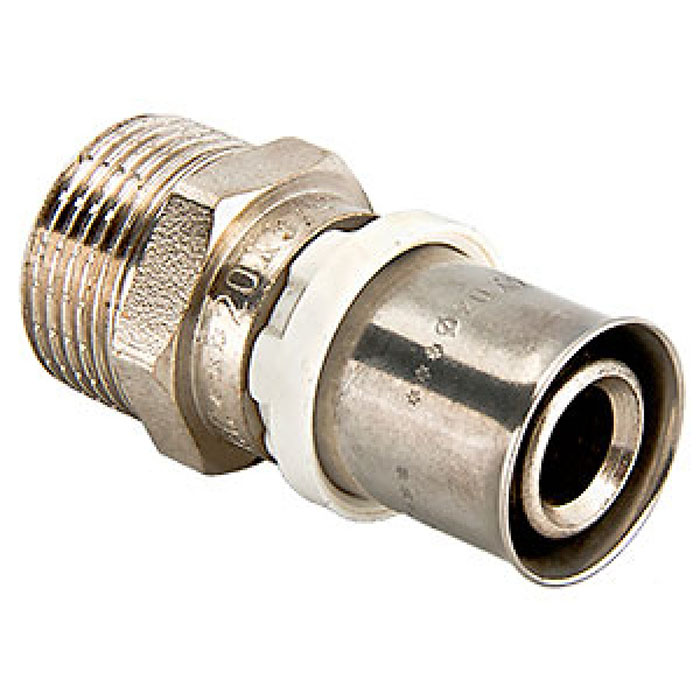

По внешнему виду компрессионная муфта и пресс-фитинг очень похожи, но различия все-таки есть:

Винтовое соединение – простая и надежная конструкция, в которой один конец трубопровода одевается на штуцер, сверху надевается разрезное кольцо, затягивающееся при помощи гайки. Герметичное сопряжение образуется в момент сжатия трубы (закручивание гайки, которая накручена на корпусе соединительной детали).

Материал обжимных пресс-фитингов для металлопластиковых труб 25 мм

Муфта обжимная для пнд труб (и других материалов) – латунное изделие, покрытое слоем никеля, что позволяет:

Почему латунь? Все просто – она характеризуется высокими прочностными характеристиками и не ржавеет. Латунные детали отличаются длительным эксплуатационным периодом. К тому же стоимость такого материала ниже, чем на медь или алюминий. Средняя цена на обжимные фитинги – 150…300 рублей.

Поскольку муфта обжимная для стальных труб – составная деталь, следует упомянуть и другие материалы:

Применение

Подобные изделия применяются при монтаже:

Различают следующие типы соединительных деталей:

Совет: «Обжимная муфта на пластиковую трубу может использоваться для соединения канализационных пвх труб, но ее конфигурация отличается от рассмотренных вариантов. Главное, не перепутать!».

Фитинги для металлопластиковых труб используются в проведении соответствующих коммуникаций.

Монтаж обжимных фитингов: правильное соединение

Сборка магистралей различной сложности – отнимет немного времени и сил, но следует запастись следующими инструментами:

Совет: «При малом объеме работ можно обрезать трубу, воспользовавшись ножовкой по металлу. В этом случае место среза следует обработать наждачкой (грубая фракция)».

Принцип соединения обжимных элементов:

Источник

Муфта обжимная: надежный монтаж фитингов на рукава высокого давления

Для изготовления гибких трубопроводов, работающих под высоким давлением, необходимо обеспечить максимально надежный монтаж концевой арматуры на рукаве (шланге). Эта задача решается с помощью обжимных муфт — все об этих деталях, их назначении, типах, конструкции и применимости читайте в данной статье.

Что такое обжимная муфта?

Обжимная муфта (гильза, втулка, кольцо) — обжимной фитинг, предназначенный для монтажа концевой арматуры на рукав высокого давления (РВД). Муфта является составной частью всех типов концевых арматур РВД, решая несколько задач:

С помощью обжимных муфт обеспечивается неразъемное соединение РВД с фитингами, они используются при штучном и серийном производстве рукавов высокого давления (шлангов) для гидравлических систем различных типов и назначения.

Типы и конструкции обжимных муфт

Концевая арматура РВД — муфта и ниппель с гайкой

Соединение рукава высокого давления с концевой арматурой

Конструктивно все муфты одинаковы — это короткая стальная трубка (втулка), на одном конце которой располагается направленный внутрь бурт для упора в торец шланга. Наружная поверхность муфт — гладкая, с одного края может присутствовать маркировка в виде одного или нескольких кольцевых пазов, сужения диаметра или штриховки. Также на муфту может наноситься цифробуквенная маркировка.

Обжимные муфты делятся на несколько типов по применимости и структуре внутренней поверхности.

Существует два основных типа муфт:

Легкие муфты имеют небольшую толщину стенок, они предназначены для монтажа концевой арматуры на РВД типов 1 ST/SN и 2 ST/SN (с одной и двумя оплетками). Усиленные муфты предназначены для использования с РВД типов 4 SP/SH, R12 и R13 (с четырьмя и шестью оплетками) и другими.

При этом обжимные муфты делятся на две группы по способу монтажа на РВД:

Зачистные муфты для монтажа требуют зачистки (окорки) наружного и/или внутреннего слоя рукава, они контактируют непосредственно с наружной проволочной оплеткой. Незачистные муфты можно монтировать непосредственно на шланг без удаления наружного слоя, к этому типу относятся и муфты для пластиковых и металлопластиковых труб.

По структуре внутренней поверхности обжимные муфты делятся на два типа:

Гладкая муфта — это простая втулка, на одном торце которой выполнен упорный борт, изделия данного типа используются для монтажа на рукава с низким рабочим давлением. Рифленая муфта — это втулка, внутренняя поверхность которой несет кольцевые ребра различной формы (прямые, заостренные). Ребра рифленой муфты при обжиме заглубляются в наружный слой рукава, обеспечивая максимально надежную фиксацию, именно поэтому данные изделия используются на РВД с высоким рабочим давлением.

При этом все обжимные муфты, независимо от типа и конструкции, совместимы (за редким исключением) со всеми типами концевой арматуры — ниппелями с гайками, кольцевыми ниппелями (банджо), гладкими и резьбовыми штуцерами, прямыми и изогнутыми фитингами, и т.д.

Муфты обжимные для РВД изготавливаются из различных сортов стали, они могут иметь антикоррозийное покрытие (оцинковку). Все стальные муфты после изготовления подвергаются отжигу — термической обработке, после которой они становятся более пластичным, поэтому в процессе опрессовки не трескаются и сохраняют прочность.

Сегодня на рынке представлены муфты для РВД с различным наружным диаметром. Наиболее востребованы муфты для шлангов диаметром от 6 до 50 мм (от 1/4 до 2 дюймов), значительно реже в продаже можно найти изделия для РВД с условным проходом 5 мм (3/16 дюйма). Размеры и характеристик обжимных муфт стандартизированы, поэтому могут использоваться со всеми РВД, изготовленными по стандартам DIN EN 853, EN856, EN857, ГОСТ 6286 и некоторым другим.

Выбор и правильное использование обжимных муфт

Выбор обжимных муфт необходимо делать, исходя из типа рукавов высокого давления, их характеристик, размеров и назначения. Для РВД типов 1 ST/SN и 2 ST/SN подходят муфты легкого типа, для работы с РВД типов 4 SP/SH, R12 и R13 необходимо использовать усиленные муфты. В большинстве случаев достаточно применять универсальные муфты, хотя при изготовлении некоторых трубопроводов может понадобиться концевая арматура с муфтами специальной конструкции.

Для резиновых РВД наилучшим образом подходят рифленые муфты, которые обеспечивают максимально надежный монтаж при продольной опрессовке. Гладкие муфты применяются для поперечной опрессовки, в процессе которой на муфте формируются кольцевые канавки. Гладкие муфты используются и для работы со многими типами пластиковых трубопроводов.

Особое внимание при выборе муфт нужно обращать на технологию их монтажа, а именно — требует ли она зачистки РВД или нет. Если муфта зачистная, то шланг предварительно нужно подготовить — удалить наружный и/или внутренний резиновый слой; если муфта незачистная, то монтаж можно выполнять без предварительной обработки рукава. Монтаж зачистных муфт на не зачищенный шланг запрещен, так как это снижает надежность рукава и концевой арматуры. Это правило актуально и для незачистных муфт — их не рекомендуется монтировать на зачищенный шланг.

Опрессовка рукавов высокого давления выполняется с применением специальных прессов. Если работа выполняется с применением зачистных муфт, то нужно иметь еще и окорочный станок для удаления верхнего и/или внутреннего слоя рукава. При правильном выполнении опрессовки рукав высокого давления и его концевая арматура будут отвечать требованиям ГОСТ, такие изделия обеспечат надежную работу гидравлической и других систем в любых условиях.

Источник

Выбор подходящего соединения для стальных труб

Обжимная муфта – это ни что иное, чем фитинг, предназначенный для соединения между собой безраструбных концов труб, если проведение сварочных работ невозможно или нежелательно. Кроме того, такой элемент применяется в тех случаях, когда трубопроводы подлежат частой сборке/разборке в процессе эксплуатации. Обжимную муфту также нередко используют для герметичной заглушки стальных труб.

Обжимная муфта — распространенный вид фитинга для стальных труб

Виды обжимных фитингов

Такие соединения элементов трубопровода бывают двух типов:

У обжимной муфты для стальных труб этот недостаток отсутствует. Изготавливаются такие фитинги из различных материалов, но всем им присущи следующие достоинства:

Главным минусом обжимной муфты на стальную трубу является относительно небольшая надёжность соединения. Для того, чтобы снизить вероятность разгерметизации стыка, крепление этой детали периодически необходимо подтягивать.

Для стальных труб можно подобрать муфту любой конфигурации и назначения

Основной сферой применения обжимных фитингов являются ремонтные или строительные работы, связанные с соединением металлических труб, внешний диаметр которых не превышает 60 миллиметров. Конструкция этой детали состоит из корпуса (основания) и штуцеров, оснащённых обжимными кольцами и накидными гайками, с помощью которых выполняется надёжное крепление. Быстрая сборка/разборка – вот основное преимущество, которое характерно эти съёмным изделиям. Ведь если возникнет необходимость демонтировать трубу, не придется разрезать сварной шов.

Совет! Для замены переходника данного типа можно использовать не только аналогичную модель, но и другой фитинг с идентичными характеристиками.

Удобные и недорогие обжимные муфты для соединения стальных труб практически лишены недостатков, а если во время эксплуатации и возникнут протечки, то это будет вызвано, скорей всего, некачественной работой исполнителя.

Особенности и назначение

Муфты часто применяются в сочетании с другими крепежными или запорными элементами:

Муфты создают качественную стыковку, поскольку выполнены из материала той же прочности, что и арматурные стержни.

Область применения муфт:

Муфты для соединения арматуры применяются для фрагментарного устранения стыков.

Применение

Соединения обжимного типа применяют для монтажа систем холодного и горячего водоснабжения, отопительных систем, тёплых полов, для транспортировки воды в хозяйственных нуждах, например, для полива. На рынке можно найти следующие виды обжимных фитингов, предназначенных для соединения компонентов стальных трубопроводов:

С помощью обжимных муфт также соединяются трубы для канализации из поливинилхлорида (ПВХ), однако путать такие фитинги не следует, поскольку они имеют существенные отличия.

Стальные трубы бывают разного диаметра и применяют их для трубопроводов разного назначения

Плюсы и минусы

Муфты для конструкционного соединения арматуры имеют такие достоинства:

В результате, вся конструкция представляет собой единый металлический штырь. Каркас сохраняет целостность даже при разрушении бетонной конструкции.

Механическое соединение арматуры при помощи муфты
Недостатки муфтового соединения:

Наибольшую сложность представляет применение обжимных муфт. Особенности применения включают:

Обжимное соединение арматуры – технология, имеющая недостатки. Среди основных – невозможность сохранять заявленный уровень качества при изменении условий эксплуатации.

Монтаж муфт обжимных для стальных труб

Чтобы корректно установить эти детали, вам придётся выполнить следующие действия:

Вставьте трубу в корпус фитинга, после чего затяните гайку на корпусе. Двигаясь по резьбе, она вдавит обжимное кольцо в трубу так, что в результате получится герметичное соединение. При закручивании не применяйте чрезмерных усилий, а тем более рычагов. Гайка может передавить соединение или лопнуть.

К недостаткам такого соединения следует отнести низкую механическую прочность. При сильной вибрации или от удара может появиться течь. Но ведь стальные трубопроводы как раз и монтируются для обеспечения максимальной надёжности системы водоснабжения! Действительно, явное противоречие. К тому же, присутствующий в обжимной муфте для стальных труб резиновый уплотнитель полностью нивелирует такое востребованное качество, как термостойкость.

При выборе обжимной муфты обратите внимание на предельное давление рабочей среды в трубопроводе, которое не выведет соединение из строя. Ниже приведённая таблица поможет вам разобраться в этом вопросе. В ней представлены усреднённые данные при соединении стальных бесшовных труб холодной выработки с помощью муфты со стальной зажимной гайкой.

Обжимные муфты крепятся при помощи специальных инструментов

Единица измерения давления – бары. Напоминаем: 1 бар≈1 атм.≈0,1 МПа.. Pmax – максимальное давление.

Таблица 1

Важно! Поскольку обжимные соединения являются разборными, устанавливать муфты данного типа в монолитные цементные или бетонные стяжки не допускается.

Нередко возникает необходимость реконструкции стального трубопровода. Тогда для предотвращения раннего появления коррозии в качестве новых труб рекомендуется использование изделий, произведённых из современных материалов, например, из полипропилена. Чтобы не возникли протечки, в этом случае рекомендуется соединять трубы с помощью фитингов, выполненных из стали, поскольку у полипропилена более высокий линейный тепловой коэффициент расширения.

Неразъемные виды соединений стальных труб

Данные методы стыковки обеспечивают прочность и надежность трубопроводной системы, однако при необходимости заменить один из участков придется пожертвовать целостностью трубы. Впрочем, повторный монтаж по завершении ремонта исправляет этот недостаток. К таким видам относятся сварка и склейка.

Сварные соединения

Сварка — это наиболее распространенный способ стыковки не только стальных, но также медных и пластиковых труб. Различают сварку встык, с оплавлением срезов, и враструб. При сварке враструб одна присоединяемая труба обрабатывается сварочным аппаратом с внешней стороны, а вторая — с внутренней, после чего срезы вставляются один в другой. Применение этого метода позволяет избежать наплывов на внутренней поверхности трубопровода.

Специалисты настоятельно рекомендуют помнить, что при варке труб шириной не более 530 мм применяется только односторонний шов, для большего диаметра подойдет двусторонний.

Степан Быков, эксперт

Соединение сваркой требует применения особого оборудования, и выполняется квалифицированным специалистом.

Клеевые соединения

В этом виде монтажа элементы соединяются при помощи клея БФ-2. Используется его разновидность, предназначенная для изделий из металла. В том случае, если требуется усилить сочленение, можно дополнить его муфтой.

Особенности обжимных муфт

Немаловажный фактор – это крепление стального трубопровода, некоторые элементы которого соединяются с помощью обжимных муфт. Ведь от тяжести во время эксплуатации тот может прогнуться, что приведет к появлению протечек. Поэтому остановимся на этом вопросе несколько подробнее.

Неправильное крепление стального трубопровода вызовет протечку в месте соединения труб муфтой

Что это такое?

Технология сборки изделий из арматурных стержней предполагает применение муфт. Это обеспечивает экономию металлопроката.

Существуют два основных типа соединительных муфт:

В каждую группу входит несколько подвидов муфт, отличающихся конструктивными нюансами, способами стыковки. Монтаж с помощью резьбовых муфт обеспечивает прочность, меньший расход материала (экономия – до 20%). В отличие от метода обвязки не увеличивает арматурную конструкцию.

Элементы применяются для прямого соединения деталей. Обеспечивается надежный, экономически выгодный вариант монтажа каркаса. Типоразмеры муфт, виды и параметры применяемых материалов регламентирует ГОСТ 10922-2012.

Соединение арматуры с помощью муфты

Технология монтажа

Алгоритм монтажа металлического каркаса с помощью соединительных муфт включает несколько этапов.

Технология монтажа муфт для соединения арматуры

При соединении элементами обжимного типа понадобится специальное оборудование. Технология включает:

После проводят визуальный осмотр соединений, контроль их качества.

Особенности применения инновационной технологии

Инновационность применения муфтового соединения состоит в обеспечении лучшего качества по сравнению со сварочным соединением.

Преимущества использования муфт:

Равнопрочное соединение стержней увеличивает номинальную прочность арматуры. Такой метод стыковки не влияет на прочность арматурного прута.

Конструкция муфт

Механические муфты имеют такие конструкционные особенности:

Обжимные муфты требуют последующей механической прессовки каждого стыка. Муфты производятся из труб небольшого диаметра, за счет чего готовый стык незначительно утолщается.

Обжимные муфты требуют последующей механической прессовки каждого стыка
